A szilárd olajgömbcsapágy méretének mérése kritikus lépés a különféle ipari alkalmazásokban. A szilárd olajgömb csapágyak szállítójaként megértem a pontos mérések fontosságát a csapágyak megfelelő működésének és kompatibilitásának biztosításában a különböző gépekben. Ebben a blogbejegyzésben megvitatom a szilárd olajgömbcsapágyak méretének mérésére használt különféle módszereket és eszközöket, és hogy ezek a mérések hogyan befolyásolják a csapágyak teljesítményét.
Miért számítanak a pontos mérések?
Mielőtt belemerülne a mérési technikákba, elengedhetetlen annak megértése, hogy a pontos méretmérések miért olyan fontosak a szilárd olajgömb csapágyakhoz. Ezeket a csapágyakat az iparágak széles skálájában használják, beleértve az autóipar, a repülőgépipar és a gyártást. Ezen alkalmazások mindegyikében a csapágyaknak pontosan be kell illeszkedniük a gépekbe, hogy biztosítsák a sima működést és megakadályozzák a korai kopást.
A helytelen méretű csapágyak különféle problémákhoz vezethetnek, mint például a megnövekedett súrlódás, rezgés és zaj. Ezek a kérdések nemcsak csökkenthetik a gépek hatékonyságát, hanem az idő múlásával jelentős károkat is okozhatnak. Ezenkívül az olyan iparágakban, ahol a pontosság kritikus, például az űrhajózás, még a legkisebb eltérésnek a kívánt méretet is súlyos következményei lehetnek.
A szilárd olajgömbcsapágyak kulcsfontosságú mérete
A szilárd olajgömbcsapágyaknak számos kulcsfontosságú mérete van, amelyeket pontosan meg kell mérni. Ide tartoznak:
- Belső átmérő (ID): Ez a csapágy közepén lévő lyuk átmérője. Alapvető fontosságú annak biztosítása érdekében, hogy a tengely megfelelő illeszkedjen.
- Külső átmérő (): A csapágy külső átmérője a csapágy külső részén történő mérés. Meghatározza, hogy a csapágy hogyan illeszkedik a házba.
- Szélesség (W): A csapágy szélessége a csapágy egyik oldaláról a másikra történő mérés. Ez befolyásolja a csapágy teljes méretét és stabilitását az alkalmazásban.
- Golyó átmérője: A golyók átmérője a csapágyon belül szintén fontos dimenzió. Befolyásolja a teherhordó képességet és a csapágy működésének simaságát.
Eszközök a szilárd olajgömbcsapágyak mérésére
Számos eszköz áll rendelkezésre a szilárd olajgömb csapágyak méretének mérésére. Minden eszköznek megvannak a saját előnyei, és különféle típusú mérésekhez alkalmasak.
Vernier féknyereg
A Vernier féknyereg az egyik leggyakrabban használt eszköz a szilárd olajgömb csapágyak méretének mérésére. Meg tudják mérni mind a belső, mind a külső átmérőjét, valamint a csapágy szélességét nagy pontossággal. A Vernier féknyereg fő skálájával és csúszó vernier skálájával rendelkezik, amely pontos leolvasást tesz lehetővé néhány ezer hüvelykig vagy egy milliméter töredékéig.
Mikrométer
A mikrométerek egy másik népszerű választás a csapágy méreteinek mérésére. Pontosabbak, mint a Vernier féknyereg, és különösen hasznosak a golyó átmérőjének és a kis toleranciák méréséhez. Különböző típusú mikrométerek vannak, például külső mikrométerek a külső átmérő mérésére és a belső mikrométer belső átmérőjének mérésére.
Tárcsázási mutatók
A tárcsázási mutatókat a kis elmozdulások mérésére használják, és felhasználhatók a csapágy kerekségének és koncentrikusságának ellenőrzésére. Ezeket gyakran más mérési eszközökkel kombinálva használják a csapágy általános minőségének és pontosságának biztosítása érdekében.
Lépés - By - Lépésmérési folyamat
A belső átmérő mérése
- Válasszon egy megfelelő mérőszerszámot, például egy vernier féknyerőt vagy egy belső mikrométerrel.
- Tisztítsa meg a csapágy belsejét, hogy eltávolítsa az esetleges szennyeződéseket vagy törmelékeket, amelyek befolyásolhatják a mérést.
- Helyezze be a mérőeszközt gondosan a csapágyba, ügyelve arra, hogy központosuljon.
- Vegye ki a mérést és rögzítse az értéket. A pontosság biztosítása érdekében tanácsos több mérést végezni a belső átmérő különböző pontjain.
A külső átmérő mérése
- Válasszon egy megfelelő eszközt, például egy vernier féknyerőt vagy egy külső mikrométerrel.
- Tisztítsa meg a csapágy külső felületét.
- Helyezze a mérőeszközt a csapágy köré, biztosítva, hogy merőleges legyen a csapágy tengelyére.
- Vegye ki a mérést, és jegyezze fel az értéket. A belső átmérőjű méréshez hasonlóan a külső átmérő körüli különböző helyzetekben több mérés ajánlott.
A szélesség mérése
- Használjon vernier féknyerőt vagy mikrométerrel a csapágy szélességének mérésére.
- Helyezze a mérőeszközt a csapágy két oldalára, ügyelve arra, hogy érintkezésbe kerül -e a lapos felületekkel.
- Vegye ki a mérést és rögzítse.
A golyó átmérőjének mérése
- Használjon mikrométerrel a golyók átmérőjének mérésére.
- Óvatosan vegyen fel egy golyót a csapágyból, és tegye azt a mikrométer üllője és orsója közé.
- Vegye ki a mérést. Ha a csapágyban több golyó van, akkor jó gyakorlat néhány golyó mérése a következetesség biztosítása érdekében.
A méret hatása a csapágy teljesítményére
A szilárd olajgömbcsapágy mérete közvetlen hatással van annak teljesítményére. Például, ha a belső átmérő túl nagy, akkor a csapágy csúszhat a tengelyen, eltérést és fokozott kopást okozhat. Másrészt, ha a belső átmérő túl kicsi, akkor túlzott feszültséghez vezethet a tengelyen és a csapágyon, potenciálisan károsodást okozhat.
A külső átmérő is döntő szerepet játszik. Ha túl nagy, akkor a csapágy nem illeszkedik megfelelően a házba, ami rezgéshez és zajhoz vezet. Ha túl kicsi, akkor nem lehet elegendő támogatás, ami a csapágy korai meghibásodásához vezethet.
A csapágy szélessége befolyásolja annak terhelését - a hordozóképességet. A szélesebb csapágy általában több terhelést képes kezelni, de több helyet igényel az alkalmazásban. A golyó átmérője befolyásolja a csapágy forgásának simaságát. A túl nagy vagy túl kicsi golyók egyenetlen kopást és csökkent hatékonyságot okozhatnak.
Szilárd olajgömb csapágytermékeink

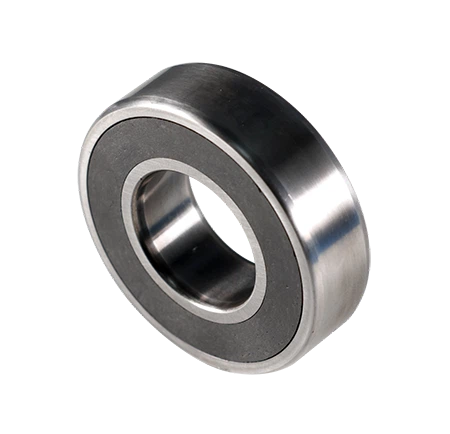

Mint szilárd olajgolyó -csapágyak szállítója, sokféle terméket kínálunk, amelyek megfelelnek ügyfeleink változatos igényeinek. A miénkGrafén kenőcsapágyfejlett grafén kenési technológiával tervezték, kiváló kenést biztosítva és csökkentve a súrlódást. AÉlelmiszer -standard mély horony golyóscsapágyak szilárd olajjalalkalmasak az élelmiszeriparban alkalmazott alkalmazásokra, ahol a higiénia rendkívül fontos. És a miSzilárd olaj -tológolyócsapágyÚgy tervezték, hogy az axiális terhelések hatékony kezelésére szolgáljon.
Vegye fel velünk a kapcsolatot vásárlásra és konzultációra
Ha magas színvonalú szilárd olajgömb -csapágyakra van szüksége, vagy bármilyen kérdése van a méretük mérésével kapcsolatban, akkor itt vagyunk, hogy segítsünk. Szakértői csoportunk részletes információkat nyújthat Önnek termékeinkről, és segíthet Önnek a megfelelő csapágyak kiválasztásában az Ön alkalmazásához. Függetlenül attól, hogy Ön kicsi, vagy egy nagy ipari vállalkozás, elkötelezettek vagyunk a legjobb megoldások biztosításáért.
Referenciák
- "Csapágy kézikönyv", az SKF
- Joseph E. Shigley és Charles R. Mischke "Gépészmérnöki tervezése"
